MFP - Melfas Finger Printer





■ 제품 설명



지문 인식 센서는 사람마다 고유의 특성 차이를 나타내는 손가락 지문의 영상정보를 획득하는

입력 영상 장치이다. 획득된 원시 지문 영상은 지문의 특징을 추출한 후 데이터베이스에

미리 등록되어있는 사용자의 특징 정보와 비교, 정합하여 본인 여부를 판단하게 된다.

이러한 지문인식시스템은 영상을 획득하는 하드웨어 센서부와 획득된 영상 정보를 분석하여

지문을 인식하는 소프트웨어 알고리즘부로 나누어지는데, 지문 영상은 광학식, 정전 용량이나

전기 전도를 감지하는 반도체 소자 방식, 초음파 방식, 열감지 방식, 비접촉식, 또는 이런

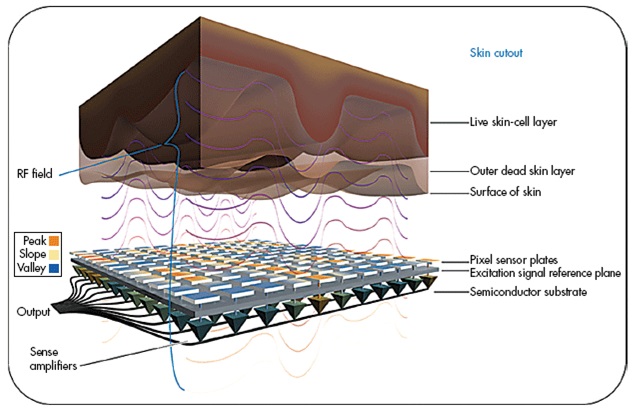

방식들의 복합 등 다양한 방법으로 획득된다. 반도체 방식의 정전용량방식 지문인식센서는

반도체 칩 최상층 레이어에 구현되어 있는 Sensing Array를 이용하여 지문의 골(valley)과

마루(ridge) 패턴에 따른 정전용량의 차이를 인식하여 지문 영상을 취득한다.



지문 영상의 해상도에 따라 개별 센싱 전극의 크기가 결정되는데 통상 지문인식시스템의

안정성을 확보하기 위한 영상의 해상도는 최소 300dpi 이상으로, Sensing Array는

100um 이하의 매우 촘촘한 전극간 간격으로 구현된다.



이에 따라 지문 패턴에 의한 정전용량의 변화를 감지하기 위해서는 매우 감도가 좋은 센싱 회로를

구현해야 한다. 구조적으로는 센서 표면과 지문 접촉부간 거리가 가까울수록 센싱 감도에 유리해지는데,

이에 따라 세트 실장시 요구되는 내구성 및 ESD와 같은 특성 열화가 발생하기 때문에 회로를 통한

감도 개선이 가장 좋은 방법이다. 이와 함께 지문 영상은 크기가 클수록 많은 지문의 특징 정보를

획득 할 수 있어 안정적인 지문 인식률을 확보하게 되는데, 이는 곧 반도체칩의 크기가 커지게 되어

제조 원가가 상승하게 된다.

이에 따라 칩의 크기를 줄여 가격을 낮추기 위해서도 일반적으로 이용되는 기본 지문 특징 정보가 아닌

추가적인 지문 특징 정보를 만들어 내어 작은 면적에서도 지문 인식률을 확보해야 하는데,

이 경우 역시 고감도 회로를 통해 3차원 지문 이미지 정보의 취득이 필요하다.
