製品特徴
MCS - Melfas Chip Solution
■ 製品説明

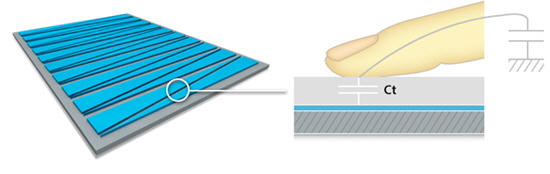

自体静電容量(Self-Capacitance)を利用する方式はタッチ入力認識のために別の駆動信号を認可せずに指と同じような接触物体とタッチパネル内の感知電極間で生成される静電容量(Ct)を感知してタッチ入力位置を判断する方式です。タッチセンサーに身体一部が接触されると、接触された身体と感知電極の間に静電容量が生成されます。タッチセンサーと電気的に連結されたセンシング回路はタッチセンサーに電荷を供給し、それによる電圧(あるいは電流)変化を測定してタッチセンサーの接触有無と接触面積などを感知します。
■ 製品特徴
• On-Chip Direct LED Control :16レベルDimming LEDドライバー
• 完全なプログラミングが可能な8-bit MCU
• Flash Memory使用
• 256Bytes + 2Kbytes in-chip RAM
• 最大21種類のプログラミング可能な I/O pins適用
• Open-drain & Push-pullタイプのポート提供
• 入/出力及び pull-up制御
• 1.8V ~ 3.6V可能な I/O 適用
• 補正されたInternal Ring Oscillator 適用
• 内部Power on-reset提供
• 統合Serial通信外部装置適用
• 内部 Low-Dropoutレギュレーター
• Single供給電圧: 2.5~3.6V
• 核心電圧のためのレギュレーター出力:1.8V
• In-systemプログラミング
• セット上でI2Cラインを通じたF/W Upgrade可能
• Stand-alone オペレーション可能
• MCU内装型プログラミング可能 -
適用Model
MCS-5080 MCS-5000 MCS-6000 MCS-8040L MHS-204 Package Size UQFN : 3.0X3.0X0.55㎜
8 Sensing Channel
I2C interfacePackage Size UQFN : 24LD 4.0*4.0*0.5㎜
16 Channel Sensing Electrodes
UART, I2C, SPIPackage Size UQFN : 40Id 5.0X5.0X0.55㎜
32 Channel Sensing ElectrodesPackage Size UQFN : 5.0x5.0㎜, 0.5㎜
Channel : 40 Sensing Channel
interface : I2CPackage Size UQFN : 3*3*0.55㎜ 0.5㎜ Pitch4 Sensing Channel(Home key)
-
適用製品
-
Samsung Galaxy J1 mini
-
Pantech Presto
-
Samsung Galaxy S (M110S)
-
Samsung S5050
-
Samsung Zeal (U750)
-
Samsung U490
-
Samsung Galaxy on5
-
Samsung Galaxy on7
-
Samsung Galaxy J5 Prime
-
Phiaton BT460
-
Samsung Z2(SM-Z200F)
-
