MELFASの特徴・長所

  • モバイル市場の経験豊富
    累積7億個以上のTouch Control ICをセット企業に供給
  • 多様な Line-up保有
    Touch Keyから High-tier & Tablet適用可能なIC開発及び量産
  • 国内唯一の Add-on & Oncell·Incellを同時供給可能
    14年3QからLG Displayと協業をし、 AIT (Advanced In-cell Touch)常用化成功
  • 最適の Total Solution提供
    顧客に合わせた最適の IC及び独自的な Pattern提案

MELFASの保有技術

  1. 1) Capacitive Sensing circuit

    Capacitive Sensing Circuitは物理的な静電容量(capacitance)値を電気的にセンシング可能な電気信号に変換する記述で、capacitiveセンサーの一番核心になるIC設計技術の中の一つであります。一般的に幅広く使用されているACセンシング回路はcapacitanceをセンシングするためにセンシング電極にAC信号を認可し、電極の R、C成分にて決定されるRC Time constantによる反応信号を測定します。このような方式の場合センシング電極の寄生成分の中の抵抗値Rに影響されるため、静電容量値Cだけ抽出できない物理的な限界を持ちます。
    当社はこのような問題を解決するために独自なfully-analog電荷充電センシング回路を考案しました。この技術は定量の電化Qをセンシング電極に供給してセンシングCapacitor C両端に電荷を充電し、それによりV=Q/Cにて決定されるセンシング電圧Vを測定します。これを通して電極部の抵抗成分とかかわりなくC値だけ測定できて量産時発生される電極部の抵抗値偏差にかかわりなく安定的な性能を保証できるので高い歩留まりと品質レベルを確保できるように製品の競争力をアップしました。

  2. 2) ADC回路設計技術

    アナログ信号をデジタルデータ信号に変換させるADC回路はセンサーの核心機能の重要な一つであります。特にアナログ回路で具現されるセンサーでは温度変化によりトランジスターの性能差が発生し、
    Lot偏差による性能変化にて使用環境別、製品別の特性偏差が発生します。当社はこのような特殊性のあるCapacitiveセンサー応用に適合な温度補正機能とLot偏差による性能補償機能を含めているADC回路を独自な新規温度補正2-Stage ADC構造を開発して保有しています。そして量産時process variationによるチップ性能の偏差を解決して高い歩留まりと品質レベルを確保し、競争力を高めました。

  3. 3) 低電力化技術

    Wake on GPIO技術以外、既存に一般的に使用された機械式キーを制御するためにはsleepモードで別の電流消耗なしに機械式キーの入力をセンシングするための外部インターラプト機能が必要であります。

  4. 4) Mixed-signal設計技術

    タッチスクリーンはセンシング回路のようなアナログ回路だけではなく、センシングされた入力情報を分析して座標情報に変換したり、外部環境によって発生されるノイズを抑制するためのフィルターリング技術を具現するプロセッサーが必要です。このようなプロセッサーはデジタル回路で具現しますが、当社ではこのようなプロセッサーをMCUとメモリなどのデジタルIPを活用して設計してこれを具現するためのMixed-signal設計技術を保有しています。

  5. 5) Interface Protocol

    MELFASが支援するインターフェース I2C、UART、SPI slave&master、JTAG、USB2.0 FS/HS、High speed Serial Linkの中 I2Cインターフェースは一番少ない数の信号ラインを利用して両方向通信を支援する直列通信規格であり、大体の携帯用端末のメインコントローラーで支援する一般的な通信方式です。タッチセンサーはメインコントローラーにタッチ入力をセンシングして生成した入力情報を伝送したり、メインコントローラーからタッチセンサーの特性セッティングのための命令パケットを伝送されていますが、このような通信はI2C通信規格を利用するようになります。当社ではI2C規格を満足させるインターフェース回路及びパケット構造を自体に設計し、これを開発したIPを保有しています。 SPIインターフェース(slave&master)は低価型インターフェースでは一番早い伝送速度を支援し、Synchronous通信方式で1(master):N(Slave)通信が可能になりますが、masterがSlaveを選択すると、その時からは1:1通信になります。
    当社では自体に設計したslave&master IPを保有しています。 JTAGインターフェースはMCUの代わりにIC内部を簡単にテストできるインターフェースです。当社では自体に設計したJTAG IPを保有しています。 USB2.0インターフェースは一番早い伝送速度でデータを取り交わします。 High speed Serial LinkはMIPIに伝送されたイメージをDriver ICに送るインターフェースです。

  6. 6) Analog Filter

    Touch AFE (=analog front end)に属するブロックでセンシングした後にノイズの流入を最小にし、特定のノイズを回避するためにフィルター大域幅を調節できるように設計しました。

  7. 7) Digital Filter

    アナログ段でノイズを最小にし、ADCを経た後量子化ノイズ(デジタル雑音)及び特定又残留ノイズを除去するために様々なデジタルフィルターアルゴリズムを保有しています。

  8. 8) 電圧レギュレーター具現技術

    センシング回路のアナログ特性上、電源ノイズと同じ高周波成分の電源変化による異常動作が発生する恐れがあります。このような電源変化による回路性能劣化を防止するために外部に独立電圧レギュレーターを適用しますが、当社ではこの回路をチップ内部に集積して別の独立レギュレーター追加による駆動回路費用の上昇なく、安定的なセンサー性能を確保しました。そして電源レギュレーターIPを活用して開発をしました。

  9. 9) SoC Technology

    MCU + Non-volatile memory integrated systemベースで効果的なデジタル制御回路を具現するために1世代センサーチップで適用されたhard-wired制御回路を2世代センサーチップからはMCU IPを適用しました。適用したMCUは compiler開発環境が幅広く補給されている8-bit 8051系列MCU core IPを使用しました。これはメモリインターフェース、ROM制御、ISP(In-system programming)、GPIO制御、peripheral制御などの技術を含めています。

  10. 10) Peripheral IP保有

    Timer、Watchdog、GPIO、PWM、Timerは内部counterを通じて周期的にMCUでInterruptを教えてくれて、WatchdogはTimerと類似していますが、MCUに伝送されたInterruptがちゃんと処理できないとシステムをリセットする機能を持っています。またGPIOは外部チップと様々なインターフェースを支援できて、PWMを通じてチップの低電力性能向上に役に立ちます。

  11. 11) ESD保護回路設計技術

    Capacitive Sensorは一般のChipと違って入力装置の特性上、Chipの実装部がセットケースに一番近いがい外側に位置しています。これにより一般商用Chipから要求されるIEC61000-4標準のHBM 2KVレベルのESD保護回路性能ではセット状態のESD保護回路性能基準を満足させるのができません。それで当社では一般的に利用されるstandard I/Oに含まれているESD保護回路を適用させないで、当社で独自的にESD保護回路を開発して他社より進歩されたHBM 5KV ~ 6KVのESD保護回路性能を確保し、競争力を持つことができました。

  12. 12) Hover Technology

    MELFASは固有の微細なcap変化感知技の術特許を保有しており、これは指紋認識センサーとハイエンド級のモバイル/タブレットに適用されました。

  13. 13) 500dpi級イメージキャプチャー技術

    MELFASはHover特許技術を利用して微細なcap変化感知が可能であり、指紋認識で要求される500dpi級のイメージキャプチャーが可能になり、そのイメージで保安のアルゴリズムを追加で具現しました。

  14. 14) Firmware (with proprietary)
    • Frequency Hopping :
      ノイズが多い環境で正確にノイズ-フリー(noise-free)の周波数帯域をさがして誤動作を防止します。
    • Precise Hover Rejection :
      Screenに指が接触しない状態での入力が認知されるのはユーザーの体感性能によくない影響を与えます。当社は認識された入力面積を正確に計算し,面積別にそれぞれに適用して解決をしました。

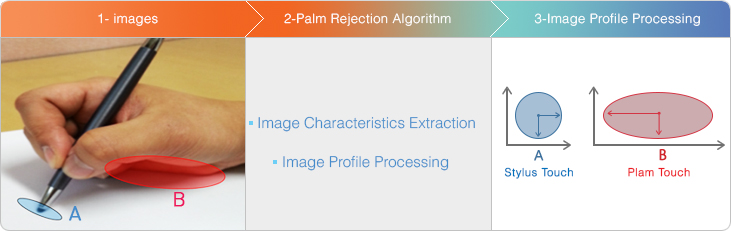

    • Palm Rejection :
      2.5phi以下の接触面積のstylusを使用する場合、ユーザーが手を置いて書いたり、他の手でタッチスクリーンを手に握ったまま使用できます。この時stylusだけ認識できるようにAPに各指がpalm touchの一部なのか可否を正確に判断するのができます。
    • Finger Separation :
      Multi-Touch時、近くでタッチした二つのタッチイメージの形象を確認して正確に二つのタッチを認識します。
    • Gesture Detection :
      double tapとleft/right/up/down flick, c, w, v, m, s, z, o, eの文字を認識します。
    • Dynamic Position Filter :
      ユーザーの入力速度及び方向により座標安定化Losicが最適化されて動作を行います。これをによって座標遅延現象がなく、入力の線型性を確保します。
    • Signature Detection :
      前に入力してあった書名情報と比較してマッチングする方式で、保安性を高めた lock解除ソルーションです。
