    TSP - Touch Screen Panel







    ■ Melfas Mutual Capacitance TSP



    導電性FILMやGLASSの透明導電幕をPATTERN化して独立した電極を多数配置して人体間あるいは電極MATRIXを形成したFILM間で静電結合を利用します。
    電極に指が触れると人体の容量が回路に添加され、変化した容量をDetectingしてPointingの位置を検出します。



    MELFASのCapacitive Touch Screen製品は熱処理になっているPET(or Glass)に透明な特殊伝導性金属(ITO)をコーティングして製作します。横のパターンと縦のパターンがある層を製作します。(2 layerの場合)この二つの層をお互い重ねてMatrixを構成します。指が触れたmatrixの座標を計算して認識します。MELFASの特化されたパターンを使用して(2 layer or 1 layer)Capacitor値の変化量を認識して座標値を抽出します。(Pattern :特許登録)

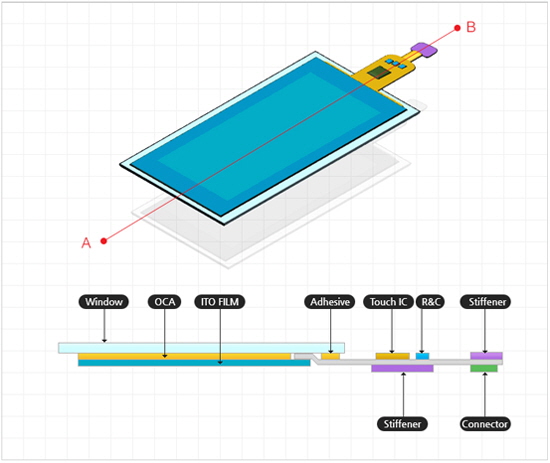

                       * TSP 基本構造

  • 適用Model

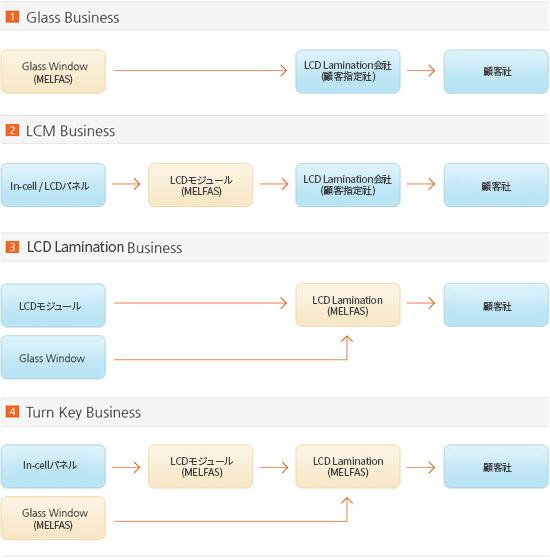

    ■ Melfas Customizing Process





    h4_tech.gif Type別の特徴



     GFF(Slim GFF) / PFF

    GF1






      長所ㅣ 量産検証されたNormal積層構造、サイズ無制限

      短所ㅣ 高い価格、厚さの制限、光透過率88~90%






      長所ㅣ スリムな厚さ、低い加工費、透過率優秀

      短所ㅣ サイズの制限

    G1

     G1F






      長所ㅣ 優秀な光学性、スリムな厚さ、低い加工費

      短所ㅣ サイズの制限、Complex Pattern




      長所ㅣ GFF対比光学性優秀

      短所ㅣ 歩留まり低下の恐れがある

     G2








      長所ㅣ 大量生産可能

      短所ㅣ 投資費用が高くて工程上の制約が多い















    h4_tech.gif MELFAS TSP全工程内在化 Process
